Matrix Mow 800 Crash-Sensor-Board

[SefanH]

Ich bin mit der Materie ein wenig überfordert. Aber wenn ich da auf dem richtigen Pfad bin, ist es ohne viel Aufwand möglich das Crash-Board (2 Hall Sensoren) zu nutzen?
Weiß da jemand mehr?
Ich habe es jedenfalls noch nicht geschafft.



[Sascha]

Ja ich muss Mal gucken ob ich den Testaufbau noch habe. Auf jeder Platine sind zwei Hallsensoren drauf. Also jeweils 2 Mal vcc, gnd und Signal an den Pins wenn ich mich nicht irre. Bin aber noch nicht zu Hause.



[Sascha]

Hier die Belegung der Hallsensoren, am besten die 4 Pins Gegenmessen.



[SefanH]

Hier hab ich was informatives dazu gefunden.

Sunray/Matrix-MOV800_boards_pinout.md at add-mow800-support · Zwer2k/Sunray

Ardumower Sunray. Contribute to Zwer2k/Sunray development by creating an account on GitHub.

github.com



[SefanH]

Funktioniert einwandfrei! 3,3V Signal bei Kollision unter Laborbedingungen.



[Richtel]

Hatt jemand vieleicht das Pinout dieser Platine vom Mow800. Damit man es evtl. nutzen könnte!?



[EinEinfach]

Vllt wirst du hier fündig:
https://forum.ardumower.de/threads/umbau-matrix-mow800-mit-sunray.24882/



[Richtel]

Vllt wirst du hier fündig:
https://forum.ardumower.de/threads/umbau-matrix-mow800-mit-sunray.24882/

nein leider hatt er das teil nicht ausgelesen soweit ich weiß....



[SefanH]

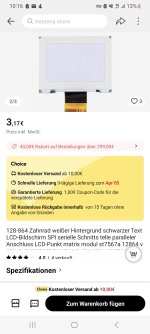

Ich habe den Startknopf in Betrieb. Das Display soll eine spi Schnittstelle haben, ich habe es einfach ausgetauscht.



[Richtel]

Hello,
I was successful in flashing stm32f103. The SWD connection for programming is on the board. See picture. But I probably can't get the display (12864 lcd st7567a) to work. I've already tried several "Hello World" test sketches but unfortunately without success. I know the pin assignment from the IC to the display, there are 13 pins from PB12 to PA12 but unfortunately I can't get a picture on the thing. The plan is that you might use it as a status display or even use the 4x4 keypad for settings.

Hallo,
ich war erfolgreich in sachen stm32f103 Flashen der SWD anschluss zum Programieren ist auf dem Board ausgeführt Siehe Bild. Aber ich bekomme das Display vermutlich ein (12864 lcd st7567a) nicht zum laufen. ich habe schon mehrere "Hello World" Test Sketch versucht aber leider ohne Erfolg. ich weiß die Pinbelegung vom Ic zum Display, es sind 13 Pins von PB12 bis PA12 aber ich bekomme leider kein Bild auf dem Ding. Der plan ist das mann es evtl. nutzt als Statusdisplay oder sogar das 4x4 Tastenfeld zum Einstellen zu benutzen.
